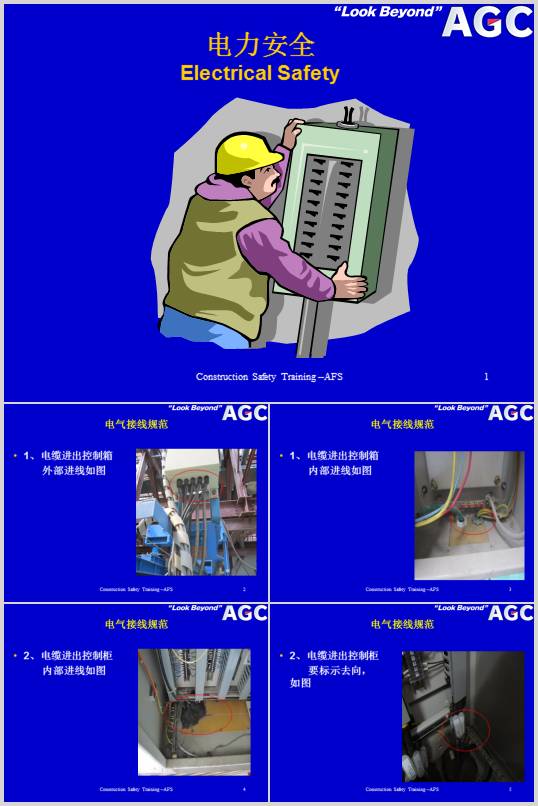

電力安全培訓教材(PPT 34頁)

電氣接線規範
1、電纜進出控製箱
外部進線如圖
內部進線如圖
2、電纜進出控製櫃
要標示去向，如圖
2、控製櫃內的裸露部分需要添加防護板，如圖
2、配電箱內空餘的位置需要封蓋，如圖
3、電纜硬管、軟管連接，如圖
4、電纜與現場接線盒的連接，如圖
5、電纜與現場設備的連接，如圖
不使用進線孔需要封堵
6、電纜的懸掛
長久使用的電纜，如圖。
臨時使用的電纜也需要類似的懸掛方式和輔助元件
7、儀表的進出線，如圖。
8、電磁閥的進出線，如圖。
8、電磁閥的進出線，如圖是不可以的。
9、儀表的接線，如圖。
（1）使用標號管
（2）標號管方向一致
（3）原有防護蓋板安裝良好
10、電氣元件的接線，如圖。
11、端子排的接線，如圖。
（3）端子排進行編號
12、單芯硬線的連接，如圖。
（1）兩邊剝等長的裸線
（2）長度在8—10cm左右
（1）兩根線交叉後擰在一起
（2）多餘的纏繞在另一根單芯線上，纏繞成緊密的圓形
（1）另一根同上，完成後如圖
（1）線連接完成後，纏繞絕緣膠帶
（2）絕緣膠帶從裸線端部的絕緣層處開始纏起
（1）每次纏繞的末端要比上次的末端要長出一些
（2）絕緣膠帶需要纏繞多層，確保銅線不會露出
（1）絕緣膠帶需要緊密的一層壓著一層地纏繞，確保每一圈有1/3—1/2是壓在上一圈上
13、多芯軟線的連接，如圖。
（1）需要把多芯線按線別剪成不同長度，以錯開連接處
（1）剝除絕緣層，根據線徑的大小，分成幾等份
（1）把交叉後的裸線，纏繞在一起
（1）多芯軟線的絕緣膠帶的纏繞方式與單芯硬線一致
（1）多芯軟線中單根線的絕緣膠帶纏繞，錯開接頭部分，以防刺穿絕緣膠布而短路
（2）絕緣膠帶從外層絕緣的端部處開始纏起
（3）每次纏繞的末端要比上次的末端要長出一些
（4）絕緣膠帶需要纏繞多層，確保不會損傷內部的單芯線
..............................
