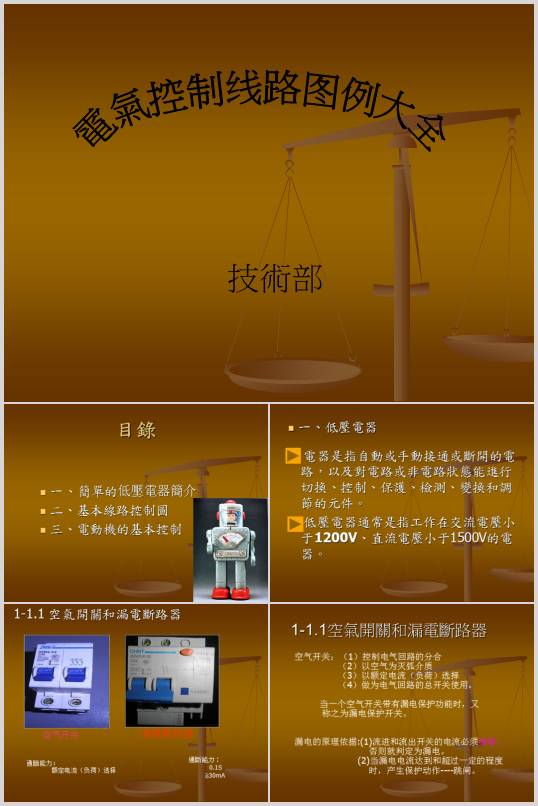

電氣控製線路圖例大全（PPT 31頁)

一、簡單的低壓電器簡介
二、基本線路控製圖
三、電動機的基本控製
目錄
1-1.1空氣開關和漏電斷路器
空氣開關：（1）控製電氣回路的分合
（2）以空氣為滅弧介質
（3）以額定電流（負荷）選擇
（4）做為電氣回路的總開關使用。
當一個空氣開關帶有漏電保護功能時，又
稱之為漏電保護開關。
漏電的原理依據:(1)流進和流出開關的電流必須相等，
否則就判定為漏電。
(2)當漏電電流達到和超過一定的程度
時，產生保護動作----跳閘。
接觸器能頻繁的接通或斷開交直流主電路具有低壓釋放的功能
分為交流接觸器和直流接觸器兩種
交流接觸器結構：
電磁機構(直動式、轉動式)
觸頭係統（主、輔）
滅弧裝置
其他部件
1-1.7-2接觸器線圈的控製圖
1-1.8固態繼電器
1-1.9熱繼電器
作用：利用電流的熱效應製成的保護電器
過載保護：在運行過程中
負載過重或缺相時引起定
子繞組中的負載電流長時間
超過額定工作電流將使FR中
的雙金屬片彎曲動作，電動
機因失電停轉。
2-3順序控製電路圖
順序控製是指生產機械中多臺電動機按預
先設計好的次序先後啟動或停止的控製。
順序啟動包括：順序啟動同時停車
順序啟動順序停車
同時啟動順序停車
同時啟動同時停車
2-4多點控製電路圖
..............................
