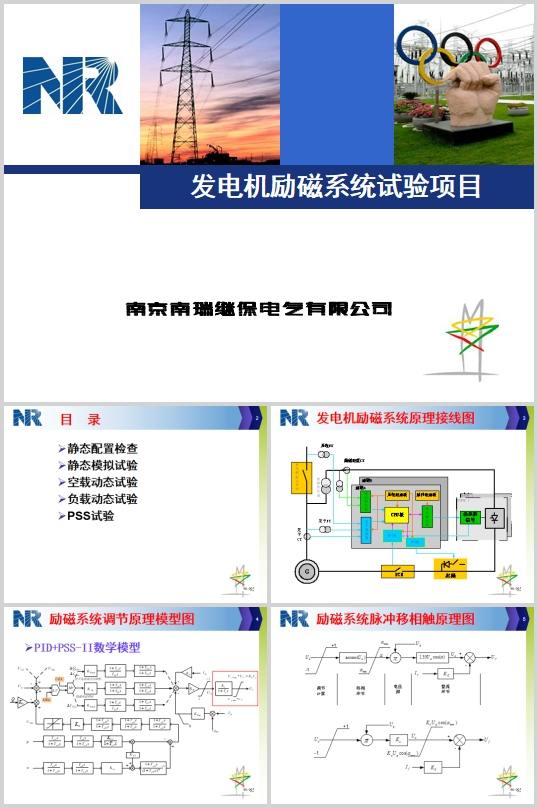

發電機勵磁係統試驗項目介紹(PPT 33頁)

發電機勵磁係統試驗項目
靜態配置檢查
靜態模擬試驗
空載動態試驗
負載動態試驗
PSS試驗
勵磁係統調節原理模型圖
PID+PSS-II數學模型
勵磁係統脈衝移相觸原理圖
勵磁係統靜態檢查項目
電源回路檢查
整流櫃電源
風機電源采用雙電源開關，電源監視及保護
操作電源采用自用24V，電源範圍。
滅磁開關
分為操作電源、合閘電源及信號電源，電源合並及監視，工作範圍
調節器
每通道獨立配置交流電源和直流電源，電源監視及保護，內部開關電源工作範圍
整流櫃操作回路檢查
風機啟動
自動及手動啟動功能，反邏輯啟動。
風機布置
風機在線更換，操作方便。
風機風向及噪音
風道保證熱風與冷風分離，噪聲要求。
快熔檢查
快熔熔斷信號位置指示明確。
開關操作方式
就地、遠方及保護操作，操作時間
開關觸頭檢查
檢查觸頭接觸良好
主副觸頭配合
主副觸頭開合配合關係檢查
滅磁電阻檢查
電阻接入
接入方法及可靠性
電阻測量
線性電阻阻值，非線性電阻導通電壓
電阻配置參數校核
阻值、電壓及能容
初勵回路
初勵投入方法、初勵回路保護及極性
調節器操作回路
輸出信號及回路
輸入信號及回路
勵磁係統靜態模擬試驗
試驗條件
信號發生儀
..............................
