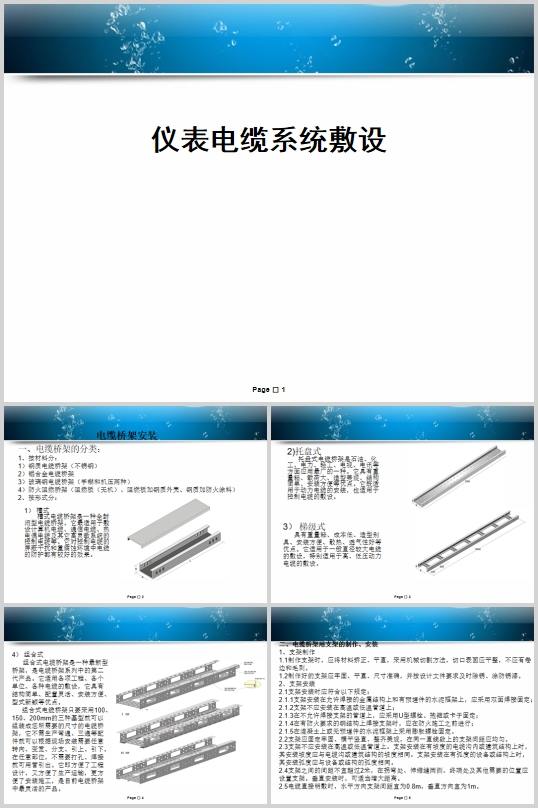

儀表電纜係統敷設培訓講義(PPT 37頁)

一、電纜橋架的分類：
1、按材料分：
1）鋼質電纜橋架（不鏽鋼）
2）鋁合金電纜橋架
3）玻璃鋼電纜橋架（手糊和機壓兩種）
4）防火阻燃橋架（阻燃板（無機）、阻燃板加鋼質外殼、鋼質加防火塗料）
2、按形式分1）
槽式
槽式電纜橋架是一種全封閉型電纜橋架。它最適用於敷設計算機電纜、通信電纜、
熱電偶電纜及其它高靈敏係統的控製電纜等。
它對控製電纜的屏蔽幹擾和重腐蝕環境中電纜的防護都有較好的效果。
2)托盤式
托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方麵應用最廣的一種。
它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。
它既適用於動力電纜的安裝，也適用於控製電纜的敷設。
3）梯級式
具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點。
它適用於一般直徑較大電纜的敷設，特別適用於高、低壓動力電纜的敷設。
..............................
