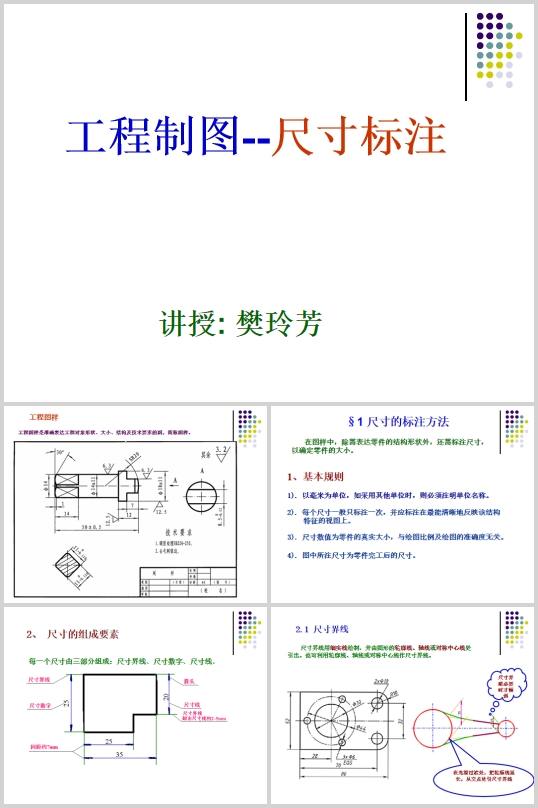

工程製圖之尺寸標注培訓講義(PPT 41頁)

在圖樣中，除需表達零件的結構形狀外，還需標注尺寸，以確定零件的大小。
1、基本規則
1).以毫米為單位，如采用其他單位時，則必須注明單位名稱。
2).每個尺寸一般隻標注一次，並應標注在最能清晰地反映該結構
特征的視圖上。
3).尺寸數值為零件的真實大小，與繪圖比例及繪圖的準確度無關。
4).圖中所注尺寸為零件完工後的尺寸。
每一個尺寸由三部分組成：尺寸界線、尺寸數字、尺寸線。
尺寸界線用細實線繪製，並由圖形的輪廓線、軸線或對稱中心線處引出。
也可利用輪廓線、軸線或對稱中心線作尺寸界線。
2).標注線性尺寸時，尺寸線必須與所標注的線段平行
3).尺寸線不能用其他圖線代替，一般也不得與其他圖線重合或畫在其延長線上

..............................
