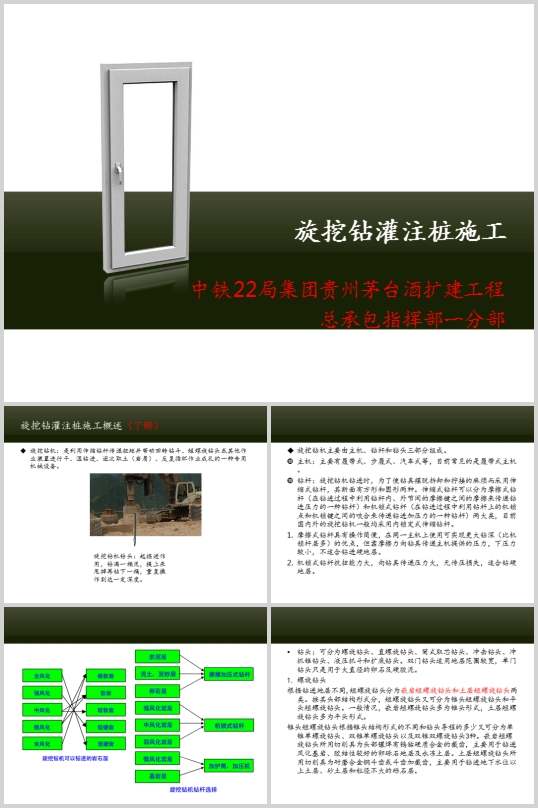

旋挖鑽灌注樁施工教材(PPT 44頁)

旋挖鑽灌注樁施工
旋挖鑽灌注樁施工概述（了解）
旋挖鑽灌注樁成孔
鋼筋籠製作及安裝
混凝土製備及灌注
鑽孔灌注樁施工事故與預防
旋挖鑽機：是利用伸縮鑽杆傳遞扭矩並帶動回轉鑽鬥、
短螺旋鑽頭或其他作業裝置進行幹、濕鑽進、
逐次取土（岩屑）、反複循環作業成孔的一種專用機械設備。
旋挖鑽機鑽頭：起掘進作用，鑽滿一桶泥，
提上來甩掉再鑽下一桶，重複操作到達一定深度。
旋挖鑽機主要由主機、鑽杆和鑽頭三部分組成。
主機：主要有履帶式、步履式、汽車式等，目前常見的是履帶式主機。
鑽杆：旋挖鑽機鑽進時，為了使鑽具擺脫拆卸和擰接的麻煩而采用伸縮式鑽杆，
其斷麵有方形和圓形兩種。伸縮式鑽杆可以分為摩擦式鑽杆（在鑽進過程中利用鑽杆內、
外節間的摩擦鍵之間的摩擦來傳遞鑽進壓力的一種鑽杆）和機鎖式鑽杆
（在鑽進過程中利用鑽杆上的機鎖點和機鎖鍵之間的咬合來傳遞鑽進加壓力的一種鑽杆）兩大類，
目前國內外的旋挖鑽機一般均采用內鎖定式伸縮鑽杆。
摩擦式鑽杆具有操作簡便，在同一主機上使用可實現更大鑽深（比機鎖杆層多）的優點，
但靠摩擦力向鑽具傳遞主機提供的壓力，下壓力較小，不適合鑽進硬地層。
機鎖式鑽杆抗扭能力大，向鑽具傳遞壓力大，無傳壓損失，適合鑽硬地層。
..............................
