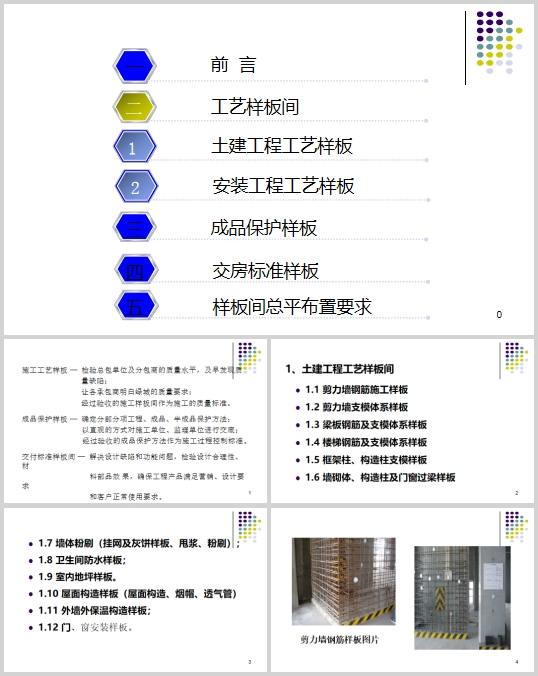

安全文明施工樣板圖片(PPT 58頁)

一、前言
施工工藝樣板─檢驗總包單位及分包商的質量水平，及早發現質
量缺陷；
讓各承包商明白某地產的質量要求；
經過驗收的施工樣板間作為施工的質量標準。
成品保護樣板─確定分部分項工程、成品、半成品保護方法；
以直觀的方式對施工單位、監理單位進行交底；
經過驗收的成品保護方法作為施工過程控製標準。
交付標準樣板間─解決設計缺陷和功能問題，檢驗設計合理性、材
料部品效果，確保工程產品滿足營銷、設計要求
和客戶正常使用要求。
二、工藝樣板間
1.1剪力牆鋼筋施工樣板
1.2剪力牆支模體係樣板
1.3梁板鋼筋及支模體係樣板
1.4樓梯鋼筋及支模體係樣板
1.5框架柱、構造柱支模樣板
1.6牆砌體、構造柱及門窗過梁樣板
1.7牆體粉刷（掛網及灰餅樣板、甩漿、粉刷）；
1.8衛生間防水樣板；
1.9室內地坪樣板。
1.10屋麵構造樣板（屋麵構造、煙帽、透氣管）
1.11外牆外保溫構造樣板；
1.12門、窗安裝樣板。
1.1.1剪力牆鋼筋樣板體現的節點
⑴節點1：水平筋連接構造
⑵節點2：豎向鋼筋連接構造
⑶節點3：鋼筋保護層
⑷……
1.1.2施工工藝要點
1.2剪力牆鋼筋及支模體係樣板
1.2.1剪力牆支模體係體現的節點：
⑴節點1：剪力牆上口采用平直壓檔，確保上口平直；
⑵節點2：上下層接頭—50處，增加對拉螺栓，防止脹模；
⑶……
1.2.2施工工藝要點
1.3.1梁板鋼筋樣板體現的節點：
⑴節點1：梁主筋錨固長度要求；
⑵節點2：梁鋼筋套筒連接；
⑶節點3：梁保護層；
1.3.2梁板支模體係體現的節點
⑴節點1：底模采用18厚九合板，方木采用60×80杉木；
⑵節點2：梁底設置小橫杆、雙扣件；
⑶節點3：縱橫向水平杆布置；
1.3.3施工工藝要點
1.4.1樓梯鋼筋體現的節點
⑴節點1：樓梯板筋預留；
⑵節點2：樓梯板鋼筋保護層；
1.4.2樓梯支模體係體現的節點
⑴節點1：樓梯施工縫留設；
⑵節點2：樓梯施工縫部位采用抽取式模板；
⑶節點3：梯板模板加固；
1.4.3施工工藝要點
1.5.1框架柱、構造柱支模樣板體現的節點
⑴節點1：柱角采用內楞平直壓檔，確保柱角不脹模；
⑵節點2：簸箕鬥設置；
1.5.2施工工藝要點
1.6.1牆砌體、構造柱及門窗過梁體現的節點
⑴節點1：預製過梁、窗台翻梁伸入牆體200；
⑵節點2：窗邊混凝土塊留設；
1.6.2施工工藝要點
1.7牆體粉刷（掛網及灰餅樣板、甩漿、粉刷）
1.7.1牆體粉刷（掛網及灰餅樣板、甩漿、粉刷）體現的節點
⑴節點1：抹灰前基層表麵清理幹淨；
⑵節點2：抹灰層中間放置鋼絲網或耐堿玻纖網；
1.7.2施工工藝要點
1.8衛生間防水樣板
1.8.1衛生間防水樣板體現的樣板
⑴節點1：衛生間混凝土翻邊200高；
⑵節點2：牆根陰角圓弧處理；
1.8.2施工工藝要點
1.9.1室內地坪樣板體現的節點
⑴節點1：室內地坪平整、清潔；
⑵節點2：房間淨空實測標識；
1.9.2施工工藝要點
1.10.1屋麵構造樣板（屋麵構造、煙帽、透氣管）體現的節點
⑴節點1：保溫層厚度50；
⑵節點2：煙帽；
1.10.2施工工藝要點
1.11.1外牆外保溫構造樣板體現的節點
⑴節點1：保溫層厚度；
⑵節點2：耐堿網格布；
1.11.2施工工藝要點
1.12.1門窗安裝樣板體現的節點
⑴節點1：混凝土預製塊預埋；
⑵節點2：窗台泛水找坡；
1.12.2施工工藝要點
三、成品保護樣板
1、混凝土柱角保護樣板
2、混凝土樓梯踏步保護樣板
3、鋁合金門窗成品保護樣板
4、金屬、木質欄杆成品保護樣板
5、石材牆、柱、地麵成品保護樣板
6、進戶門保護樣板
四、交付標準樣板
1、標識（管線軸向、開關箱、開關插座、端口）；
2、構造做法說明；
3、材料說明；
4、使用說明。
安裝工程交付標準樣板(包括管線軸向、開關箱、開關插座、端口等）；
六、樣板間總平布置要求
..............................
